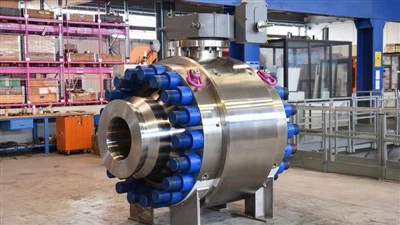

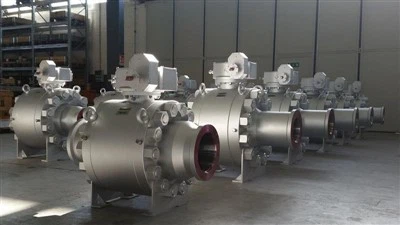

Válvula de esfera de alta temperatura e alta pressão

Oferecemos uma ampla gama de válvulas de esfera montadas em munhão de corpo aparafusado forjado de duas ou três peças. Dois assentos independentes fornecem vedação bidirecional fácil para garantir o maior nível de estanqueidade e confiabilidade sob condições de alta pressão e temperatura em serviços de isolamento críticos. As válvulas de esfera compactas de alta pressão têm a mesma confiabilidade e nível de qualidade que as válvulas API tradicionais, mas com economia significativa de espaço e peso devido ao design de flange compacto integrado aos fechos da válvula. Flanges de pescoço de soldagem compactos que conectam a tubulação à válvula fornecem mais economia de espaço.

PROJETO DE VÁLVULA

Com base na API 6D e nos requisitos do cliente

FAIXA DE TEMPERATURA

-150 a 428 graus F (-101 a 220 graus)

TAMANHO

NPS 2 -24 (DN 50-600)

CLASSIFICAÇÃO DE PRESSÃO

Norma ASME 2500

CARA A CARA

Conforme API 6D

CONEXÕES FINAIS

Flange compacta Norsok L005
Flange compacta Freudenberg/ Grayloc

DESIGN DE CARROCERIA

Forjado aparafusado de duas e três peças

DESIGN DO ASSENTO

Assento macio ou metálico com revestimento duro na esfera e assentos
Assentos de pistão duplo
Assentos combinados

CARACTERÍSTICAS

Projeto de bloqueio duplo e sangria (DBB)
Selos secundários em grafite puro
Dispositivo antiestático
Haste anti-explosão
Configuração de vedação labial
Injeção de selante de emergência disponível em assentos e haste
Embalagem de haste de baixa emissão fugitiva disponível
Sobreposição de CRA em todas as áreas de vedação dinâmica ou em todas as partes molhadas disponíveis
Design compacto e leve
Flanges de pescoço de soldagem de tubulação mais leves com dimensões menores oferecem 80% de economia de peso

OPERADOR

Manual: chave inglesa ou engrenagem com cadeado

Atuação: Pneumática/ Hidráulica/Elétrica

TESTES E CERTIFICAÇÕES

Conformidade com inspeção e testes API 6D e ISO 5208 e API 598
À prova de fogo e testado contra fogo conforme API 607
Certificação SIL 3 conforme IEC61508
Emissão Fugitiva conforme ISO15848
PED 2014/68/UE
