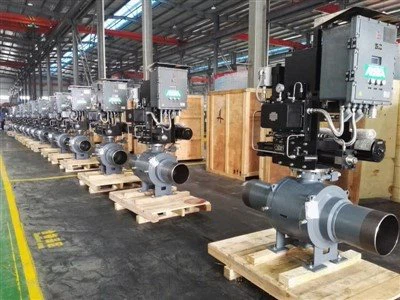

Válvula de esfera soldada completa de 2 peças

A válvula Platinum oferece uma gama completa de válvulas de esfera de entrada lateral de duas peças totalmente soldadas. A construção do corpo totalmente soldado fornece uma solução mais leve, evitando também potenciais caminhos de vazamento para o ambiente externo, garantindo proteção confiável de todo o sistema. Uma configuração sólida de munhão duplo e dois assentos independentes com vedação bidirecional garantem o maior nível de estanqueidade e confiabilidade sob condições de alta pressão e temperatura em todos os serviços de isolamento críticos. Vários recursos exclusivos estão disponíveis, oferecendo soluções técnicas avançadas adequadas para processos de gás doce ou ácido ou aplicações de dutos. A seleção de materiais é totalmente personalizável para atender às especificações do projeto dos clientes.

PROJETO DE VÁLVULA

Com base na API 6D e nos requisitos do cliente

FAIXA DE TEMPERATURA

-150 a 428 graus F (-101 a 220 graus)

TAMANHO

NPS 1-36 (DN 25-900)

CLASSIFICAÇÃO DE PRESSÃO

Norma ASME 2500

CARA A CARA

Conforme padrão API 6D

CONEXÕES FINAIS

RF, RTJ conforme B16.5 e B16.47
BW, soldado de topo conforme B16.25

MATERIAIS:

Aço carbono, aço inoxidável, aço carbono de baixa temperatura, duplex, super duplex, inconel

DESIGN DE CARROCERIA

Forjado aparafusado de duas peças

DESIGN DO ASSENTO

Assento macio ou metálico com revestimento rígido na esfera e assentos
Assentos de pistão duplo
Assentos combinados

CARACTERÍSTICAS

Projeto de bloqueio duplo e sangria (DBB)
Selos secundários em grafite puro
Dispositivo antiestático
Haste anti-explosão
Injeção de selante de emergência disponível em assentos e haste
Embalagem de haste de baixa emissão fugitiva disponível
Sobreposição de CRA em todas as áreas de vedação dinâmica ou em todas as partes molhadas disponíveis
Extensão de haste para instalações subterrâneas

OPERADOR

Manual: chave inglesa ou engrenagem com cadeado
Atuação: Pneumática/ Hidráulica/Elétrica

TESTES E CERTIFICAÇÕES

Conformidade com inspeção e testes API 6D e ISO 5208 e API 598
À prova de fogo e testado contra fogo conforme API 607
Certificação SIL 3 conforme IEC61508
Emissão Fugitiva conforme ISO15848
PED 2014/68/UE
