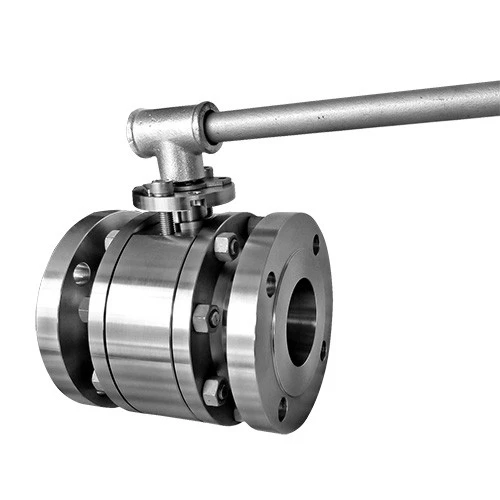

Válvula de esfera de vedação suave

Válvulas de esfera flutuantes de vedação suave são fabricadas de acordo com API 6D. A válvula é configurada em um projeto de corpo dividido de duas peças aparafusadas forjadas com um diâmetro pequeno, adequado para condições de trabalho de média/baixa pressão. Caracterizadas por design simples, as sedes da válvula são inseridas diretamente no corpo.
A pressão do fluxo a montante empurra a esfera flutuante livre contra o assento a jusante. A compressão resultante fornece uma solução de vedação perfeita e sem vazamentos.
A haste é conectada na parte superior da esfera e permite que a válvula abra e feche com um movimento de um quarto de volta.
A seleção de materiais é totalmente personalizável para atender às especificações do projeto do cliente e vários recursos exclusivos estão disponíveis, oferecendo uma solução técnica aprimorada adequada para ambientes offshore agressivos e fluidos corrosivos e abrasivos.

PROJETO DE VÁLVULA

Baseado na API 6D

FAIXA DE TEMPERATURA

-150 a 662 graus F (-101 a 350 graus)

TAMANHO

NPS 1/2-6 (DN 15-150)

CLASSIFICAÇÃO DE PRESSÃO

Norma ASME 2500

CARA A CARA

Conforme padrão API 6D

CONEXÕES FINAIS

RF, RTJ conforme B16.5 e B16.47
SW, Soquete soldado conforme B16.11

DESIGN DE CARROCERIA

Forjado/fundido, duas peças aparafusadas

DESIGN DO ASSENTO

Assento macio com revestimento duro na bola e nos assentos

CARACTERÍSTICAS

Selos secundários em grafite puro
Dispositivo antiestático
Haste anti-explosão
Fechamento hermético bidirecional
Embalagem de haste de baixa emissão fugitiva disponível
O-ring/vedações labiais e configuração de grafite

OPERADOR

Manual: chave inglesa ou engrenagem com cadeado

TESTES E CERTIFICAÇÕES

Conformidade com inspeção e testes API 6D e ISO 5208 e API 598
À prova de fogo e testado contra incêndio conforme API 6FA/ 607
Certificação SIL 3 conforme IEC61508
Emissão Fugitiva conforme ISO15848
PED 2014/68/UE

Por que uma válvula de esfera flutuante é chamada de "flutuante"?

Uma válvula de esfera flutuante é chamada de "flutuante" porque o elemento de esfera dentro da válvula não é um munhão na posição, mas sim "flutua" entre dois assentos localizados nas extremidades de entrada e saída da válvula.

Veja como funciona o mecanismo flutuante:

Sem eixo munhão: Diferentemente de uma válvula de esfera munhão, a esfera em uma válvula de esfera flutuante não é montada em um eixo munhão. Isso permite que a esfera se mova levemente dentro do corpo da válvula, pois responde à pressão do fluido que flui através dela.

Vedação Assistida por Pressão: Quando a válvula é fechada, a pressão do fluido empurra a esfera contra o assento a jusante, criando uma vedação. Esta vedação assistida por pressão ajuda a garantir um fechamento firme e reduz a necessidade de alto torque para fechar a válvula.

Ação Flutuante: Conforme a válvula é aberta ou fechada, a esfera "flutua" entre as sedes de entrada e saída. A esfera gira em seu próprio eixo conforme se move, permitindo que o fluido flua através da válvula ou bloqueando-a completamente.

Ajuste de Assento: O design flutuante também permite um leve ajuste da esfera dentro do corpo da válvula. Isso pode ajudar a compensar o desgaste nos assentos ou qualquer leve desalinhamento, mantendo uma boa vedação ao longo do tempo.

Então, em resumo, o termo "flutuante" se refere à capacidade da esfera de se mover levemente dentro do corpo da válvula, conforme ela responde à pressão do fluido e gira para controlar o fluxo, em vez de ficar em posição de munhão.
