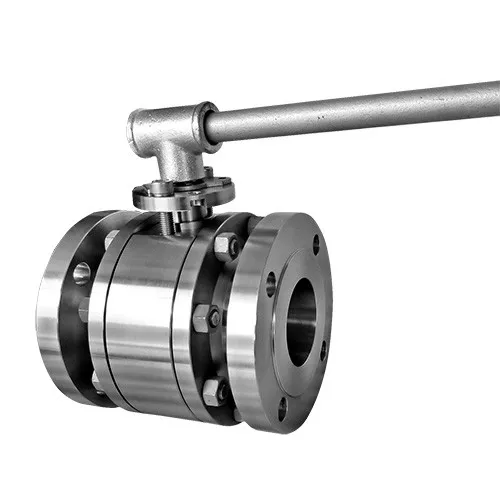

Válvula de esfera de haste à prova de explosão

Válvulas de esfera flutuantes de haste à prova de explosão são fabricadas de acordo com API 6D. A válvula é configurada em um projeto de corpo dividido de duas peças aparafusadas forjadas com um diâmetro pequeno, adequado para condições de trabalho de média/baixa pressão. Caracterizadas por um design simples, as sedes da válvula são inseridas diretamente no corpo.
A pressão do fluxo a montante empurra a esfera flutuante livre contra o assento a jusante. A compressão resultante fornece uma solução de vedação perfeita e sem vazamentos.
A haste à prova de explosão é conectada na parte superior da esfera e permite que a válvula abra e feche com um movimento de um quarto de volta.
A seleção de materiais é totalmente personalizável para atender às especificações do projeto do cliente e vários recursos exclusivos estão disponíveis, oferecendo uma solução técnica aprimorada adequada para ambientes offshore agressivos e fluidos corrosivos e abrasivos.

PROJETO DE VÁLVULA

Baseado na API 6D

FAIXA DE TEMPERATURA

-150 a 662 graus F (-101 a 350 graus)

TAMANHO

NPS 1/2-6 (DN 15-150)

CLASSIFICAÇÃO DE PRESSÃO

Norma ASME 2500

CARA A CARA

Conforme padrão API 6D

CONEXÕES FINAIS

RF, RTJ conforme B16.5 e B16.47
SW, Soquete soldado conforme B16.11

DESIGN DE CARROCERIA

Forjado/fundido, aparafusado, duas peças

DESIGN DO ASSENTO

Assento macio ou metálico com revestimento duro na esfera e assentos

CARACTERÍSTICAS

Selos secundários em grafite puro
Dispositivo antiestático
Haste anti-explosão
Fechamento hermético bidirecional
Embalagem de haste de baixa emissão fugitiva disponível
O-ring/vedações labiais e configuração de grafite

OPERADOR

Manual: chave inglesa ou engrenagem com cadeado

TESTES E CERTIFICAÇÕES

Conformidade com inspeção e testes API 6D e ISO 5208 e API 598
À prova de fogo e testado contra incêndio conforme API 6FA/ 607
Certificação SIL 3 conforme IEC61508
Emissão Fugitiva conforme ISO15848
PED 2014/68/UE
