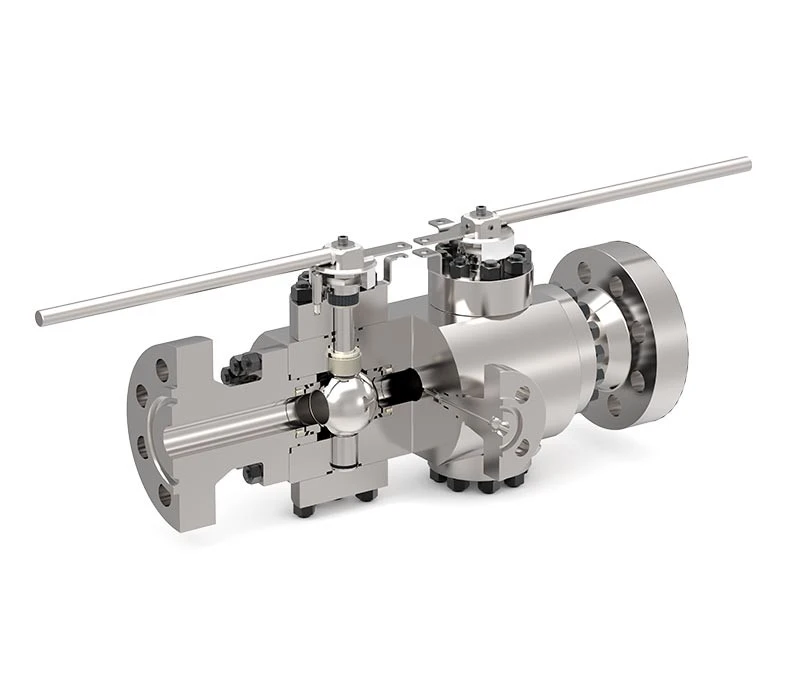

Válvula de esfera de bloqueio duplo e purga de 3 peças

A válvula esfera de bloqueio duplo e sangria de 3 peças possui um design exclusivo de estrutura dupla, compreendendo três componentes separados do corpo da válvula. Especificamente, o corpo da válvula é construído a partir de duas esferas, cada uma gerenciando independentemente um canal de fluido. Este design inovador não só aumenta a flexibilidade e a confiabilidade da válvula, mas também permite que ela se destaque em cenários que exigem controle simultâneo de dois canais de fluido. Além disso, a válvula é equipada com função de drenagem, capaz de liberar a pressão da tubulação quando necessário, garantindo assim o funcionamento seguro e suave de todo o sistema.

PROJETO DE VÁLVULA

API 6D% 2c API 6A% 2c ASME B16.34% 2c ISO 14313% 2c ISO 10423% 2c ISO 17292

FAIXA DE TEMPERATURA

-58 a 392 graus F (-50 a 200 graus)

TAMANHO

NPS 1-12 (DN 25-300)

CLASSIFICAÇÃO DE PRESSÃO

ASME 150 -ASME 2500

CARA A CARA

De acordo com o padrão API 6D

CONEXÕES FINAIS

RF, RTJ conforme B16.5 e B16.47
BW, soldado de topo conforme B16.25
SW, soquete soldado conforme B16.11

MATERIAIS

Aço carbono de baixa temperatura e baixa liga

Aço inox, Duplex e Super Duplex

Ligas de níquel, titânio

PROJETO DO CORPO

Forjado e fundido aparafusado em três peças

PROJETO DO ASSENTO

Sede macia ou metálica com revestimento duro na esfera e nos assentos
Assentos de pistão duplo
Assentos combinados

PRINCIPAIS APLICAÇÕES

• Produção offshore de petróleo e gás
• Terminais de gás e petróleo
• Química e Petroquímica
•Refinamento
• Fabricação de Skid de Medição Fiscal
• Transportador de gás GNL
•Empreiteiros da indústria de processo/energia

VANTAGENS

• Economia de espaço e peso
• Economia de custos (produto e instalação)
• Caminhos de vazamento minimizados
•Maior integridade estrutural da linha
•Configurações ESDV+MOV ou ESDV+XV
• Maior confiabilidade do sistema

CARACTERÍSTICAS

• Hastes anti-explosão/de baixa emissão
•Design à prova de fogo e antiestático
•Esfera e haste independentes
• Guarnições auto-alinhantes
•Auto-alívio/efeito de pistão duplo
assentos flutuantes
• Sede macia ou metálica

OPERADOR

Manual: chave inglesa ou engrenagem com cadeado
Acionado: Pneumático/ Hidráulico/Elétrico

TESTES E CERTIFICAÇÕES

Conformidade com inspeção e testes API 6D e ISO 5208 e API 598
À prova de fogo e testado contra incêndio de acordo com API 607
Certificação SIL 3 conforme IEC61508
Emissão Fugitiva conforme ISO15848
PED 2014/68/UE
